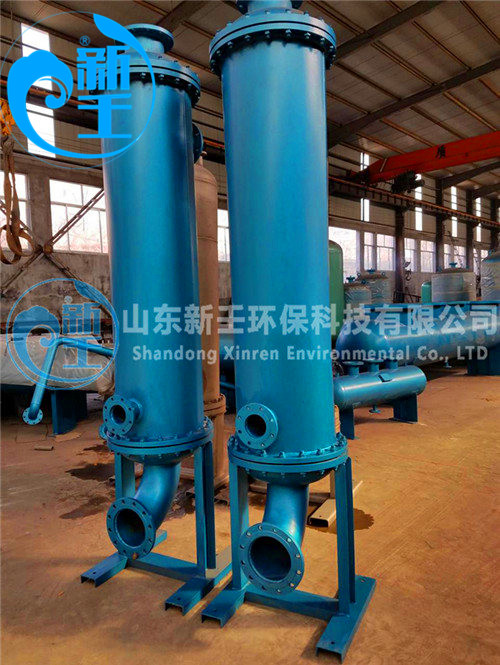

管殼式換熱器由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板。擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列則管外清洗方便，適用于易結垢的流體。
管殼式換熱器的選用特點:
1）、根據已知冷、熱流體的流量，初、終溫度及流體的比熱容決定所需的換熱面積。初步估計換熱面積，一般先假定傳熱系數，確定換熱器構造，再校核傳熱系數K值。
2）、選用換熱器時應注意壓力等級，使用溫度，接口的連接條件。在壓力降，安裝條件允許的前提下，管殼式換熱器以選用直徑小的加長型，有利于提高換熱量。
3）、換熱器的壓力降不宜過大，一般控制在0.01～0.05MPa之間；
4）、流速大小應考慮流體黏度，黏度大的流速應小于0.5～1.0m/s；一般流體管內的流速宜取0.4～1.0m/s；易結垢的流體宜取0.8～1.2m/s。
5）、高溫水進入換熱器前宜設過濾器。
6）、熱交換站中熱交換器的單臺處理和配置臺數組合結果應滿足熱交換站的總供熱負荷及調節的要求。在滿足用戶熱負荷調節要求的前提下，同一個供熱系數中的換熱器臺數不宜少于2臺，不宜多于5臺。
管殼式換熱器的冷卻特點:
2）.導流板引導殼程流體在換熱器內呈折線形連續流動，導流板間距可根據最佳流速進行調節，結構堅固，可能滿足大流量、脈動頻率高的殼程流體換熱。
3）.當殼程流體為油液時，適用于粘度低和較清潔的油液換熱;
